TetraAnt 15.5 GHz Wideband
Dwie anteny mikropaskowe we wspólnej obudowie, 15.5 GHz, szerokopasmowa, 2GHz
- Zakres częstotliwości 14.5 - 16.5 GHz
- Dwie oddzielne anteny we wspólnej obudowie
- Wewnętrzne sprzężenie pomiędzy antenami: -38 dB; -45dB @ 15.5 GHz
- Zysk: 7 dBi
- HPBW: 81 x 60 stopni @ 15.5 GHz
- Polaryzacja liniowa, płaszczyzna polaryzacji taka sama dla obydwu anten
- Złącze zasilające SMA(f) x 2, na podstawie
- Wymiary: 135 x 62 x 11 [mm] (bez złączy)
- Masa: 45 g
Podstawowe cechy:
- Mała lekka i wytrzymała
- Dla zastosowań profesjonalnych
Antena TetraAnt 15,5 GHz Wideband została pierwotnie zaprojektowana jako antena radaru szumowego dla bezzałogowych statków powietrznych (UAV). Jej istotną cechą jest niewielki rozmiar, porównywalny z kartą kredytową, trwała konstrukcja i niska masa.
Sprzężenie pomiędzy antenami jest niższe od -38 dB w całym zakresie pracy, który wynosi 14,5–16,5 GHz, z częstotliwością środkową 15,5 GHz.
- Projekt 2023 - projektant Przemysław Fert.
TetraAnt 15.5 GHz Wideband Parametry
Parametry Elektryczne
- Zakres częstotliwoąci 14.5 - 16.5 GHz
- Polaryzacja liniowa, płaszczyzna polaryzacji taka sama dla obydwu anten
- Dwie odrębne anteny we wspólnej obudowie
- Impedancja: 50 Ohm
- VSWR: <=2.0
- Zysk: 7 dBi
- Wewnętrzne sprzężenie <= -38 dB
- Poziom promieniowania wstecznego: <= -18 dB
- 3-dB szerokość wiązki w obydwóch płaszczyznach: 81 x 60 stopni dla 15.5 GHz
- Moc maksymalna dostarczona do gniazda: 1 W
- Zabezpieczenie przed elektrycznością statyczną: NIE
Marametry mechaniczne
- Technologia mikropaskowa
- Złącza: SMA żeńskie x 2, z tyłu obudowy
- Wymiary: 135x62x18 mm, z konektorami; 135 x 62 x 11 mm (bez złączy
- Obudowa dielektryczna: Biały materiał niskostratny
- Konstrukcja: odporna na warunki atmosferyczne
- Temperatura pracy: -30 to +50 C
- Masa anteny: 45 g

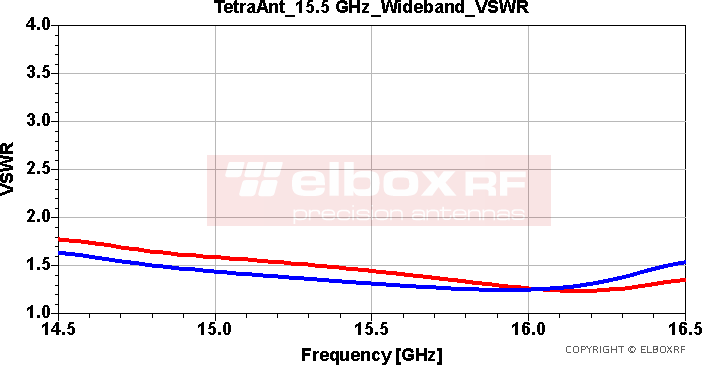

TetraAnt 15.5 GHz Wideband - VSWR
- Y Wykres zaczyna się przy VSWR = 1.0
- Y Podziałka: 0.5
- X Pełna skala 14.5 - 16.5 GHz z podziałką 100 MHz
- Wykres bazuje na danych pomiarowych

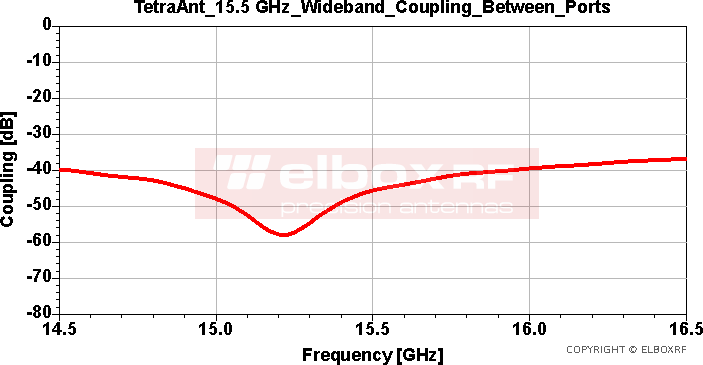

TetraAnt 15.5 GHz Wideband - Sprzężenie pomiędzy antenami
- Sprzężenie pomiędzy portami anteny TetraAnt 15.5 GHz Wideband - wersja szerokopasmowa
- Dla częstotliwości 14.5 - 16.5 GHz izolacja >= 38 dB
- Prezentowany wynik bazuje na danych pomiarowych
TetraAnt 15.5 GHz Wideband - Zysk
- Zysk energetyczny anteny zmierzono w zakresie dalekiego pola w środowisku o niskim rozproszeniu, metodą dwuantenową.
- Jest to tak zwany Realized Gain, czyli zysk mierzony na złączu anteny, uwzględniający wszystkie straty
- Realized Gain to rzeczywisty zysk mocy anteny, który obejmuje zarówno straty materiałowe, jak i straty odbiciowe spowodowane niedopasowaniem impedancji na wejściu.
Charakterystyki Promieniowania we Współrzędnych Biegunowych - TetraAnt 15.5 GHz Wideband
Charakterystyki promieniowania anteny są podane dla ograniczonej ilości częstotliwości: 14.5 - 15.5 - 16.5 GHz.
Jeżeli komponent zakłócający jest niewidoczny, oznacza to, że jest mniejszy niż -40 dB i znajduje się poza skalą. Wszystkie wykresy są znormalizowane do 0 dB, skala 40 dB.
- H płaszczyzna polaryzacji, co-polar: ZIELONA
- H płaszczyzna polaryzacji, cross-polar: CZARNA
- E płaszczyzna polaryzacji, co-polar: CZERWONA
- E płaszczyzna polaryzacji, cross-polar: NIEBIESKA
E - składowa elektryczna, H - Składowa magnetyczna, co-polar: pożądana, cross-polar: zakłócająca
Porównanie anten TetraAnt 15.5 GHz w wersji High Isolation i Szerokopasmowej
Aby lepiej zrozumieć różnice między dwiema antenami – TetraAnt 15,5 GHz High Isolation i TetraAnt 15,5 GHz Wideband – poniższe diagramy przedstawiają wzajemne sprzężenie i zysk obu anten.
- Antena szerokopasmowa jest zaznaczona na NIEBIESKO
- Antena High Isolation jest zaznaczona na CZERWONO
TetraAnt 15.5 GHz High Isolation - dodatkowe informacje
- 2 - letnia gwarancja
- Produkt objęty pomocą techniczną. Zapytaj: fert(at)elboxrf(dot)com
- Projekt 2021 - projektant Przemysław Fert.
