TetraAnt 15.5 GHz High Isolation
Dwie anteny mikropaskowe we wspólnej obudowie, 15.5 GHz, wysoka izolacja pomiędzy antenami
- Zakres częstotliwości 15.4 - 16.1 GHz
- Dwie oddzielne anteny we wspólnej obudowie
- Wewnętrzne sprzężenie pomiędzy antenami: -60 dB; -70dB @ 15.5 GHz
- Zysk: 8 dBi
- HPBW: 81 x 60 stopni @ 15.5 GHz
- Polaryzacja liniowa, płaszczyzna polaryzacji taka sama dla obydwu anten
- Złącze zasilające SMA(f) x 2, na podstawie
- Wymiary: 135 x 62 x 11 [mm] (bez złączy)
- Masa: 45 g
Podstawowe cechy:
- Mała lekka i wytrzymała
- Bardzo niskie sprzężenie pomiędzy antenami
- Dla zastosowań profesjonalnych
Antena TetraAnt 15,5 GHz Hi została pierwotnie zaprojektowana jako antena radaru szumowego dla bezzałogowych statków powietrznych (UAV). Jej istotną cechą jest niewielki rozmiar, porównywalny z kartą kredytową, trwała konstrukcja, niska masa oraz wysoka izolacja (niskie sprzężenie wzajemne) – kluczowy parametr anteny radarowej, gdzie sygnał nadawczy dostarczany do anteny Tx powinien być tłumiony w maksymalnym możliwym stopniu w torze odbiorczym.
W tej antenie sygnał nadawczy jest tłumiony o co najmniej 60 dB w torze odbiorczym.
Oznacza to, że jeśli moc sygnału dostarczanego do jednej anteny wynosi na przykład +30 dBm (1 W przy 50 Ω), zostanie ona stłumiona o 60 dB na wyjściu drugiej anteny, co spowoduje poziom sygnału około -30 dBm w torze odbiorczym.
Ten poziom mocy będzie łatwo tolerowany nawet przez niedrogi wzmacniacz odbiorczy IC, bez powodowania nasycenia lub innych efektów intermodulacyjnych w torze odbiorczym.
W procesie projektowania położono duży nacisk na małe wymiary, niską wagę i niskie sprzężenie wzajemne między antenami, co zaowocowało dobrymi, wspomnianymi powyżej parametrami.
TetraAnt 15.5 GHz HI Parametry
Parametry Elektryczne
- Zakres częstotliwoąci 15.4 - 16.1 GHz
- Polaryzacja liniowa, płaszczyzna polaryzacji taka sama dla obydwu anten
- Dwie odrębne anteny we wspólnej obudowie
- Impedancja: 50 Ohm
- VSWR: <=2.0
- Zysk: 8 dBi
- Wewnętrzne sprzężenie <= -60 dB
- Poziom promieniowania wstecznego: <= -25 dB
- 3-dB szerokość wiązki w obydwóch płaszczyznach: 81 x 60 stopni dla 15.5 GHz
- Moc maksymalna dostarczona do gniazda: 1 W
- Zabezpieczenie przed elektrycznością statyczną: NIE
Marametry mechaniczne
- Technologia mikropaskowa
- Złącza: SMA żeńskie x 2, z tyłu obudowy
- Wymiary: 135x62x18 mm, z konektorami; 135 x 62 x 11 mm (bez złączy
- Obudowa dielektryczna: Biały materiał niskostratny
- Konstrukcja: odporna na warunki atmosferyczne
- Temperatura pracy: -30 to +50 C
- Masa anteny: 45 g
TetraAnt 15.5 GHz HI - VSWR
- Y Wykres zaczyna się przy VSWR = 1.0
- Y Podziałka: 0.5
- X Pełna skala 14.5 - 16.5 GHz z podziałką 100 MHz
- Wykres bazuje na danych pomiarowych

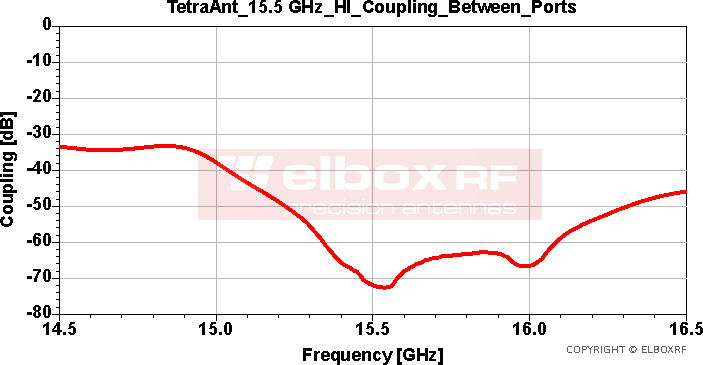

TetraAnt 15.5 GHz HI - Sprzężenie pomiędzy antenami
- Sprzężenie pomiędzy portami anteny TetraAnt 15.5 GHz Hi - wersja High Isolation
- Dla częstotliwości 15.4 - 16.1 GHz izolacja >= 60 dB
- Prezentowany wynik bazuje na danych pomiarowych

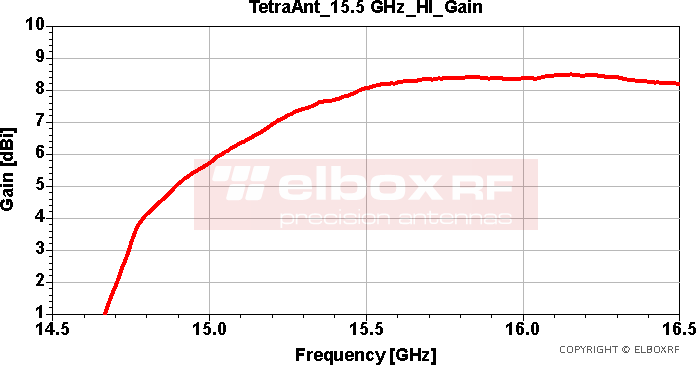

TetraAnt 15.5 GHz HI - Zysk
- Zysk energetyczny anteny zmierzono w zakresie dalekiego pola w środowisku o niskim rozproszeniu, metodą dwuantenową.
- Jest to tak zwany Realized Gain, czyli zysk mierzony na złączu anteny, uwzględniający wszystkie straty
- Realized Gain to rzeczywisty zysk mocy anteny, który obejmuje zarówno straty materiałowe, jak i straty odbiciowe spowodowane niedopasowaniem impedancji na wejściu.
- Można zauważyć, że dzięki odpowiedniej strukturze mikropaskowej, zysk energetyczny wynosi 8 dBi, co jest dość wysoką wartością jak na konstrukcję mikropaskową w paśmie częstotliwości 15 GHz.
Charakterystyki Promieniowania we Współrzędnych Biegunowych - TetraAnt 15.5 GHz Hi
Charakterystyki promieniowania anteny są podane dla ograniczonej ilości częstotliwości: 15.2 - 15.5 - 16.1 GHz.
Uwagę zwraca niski poziom promieniowania wstecznego i gładki przebieg charakterystyki
Jeżeli komponent zakłócający jest niewidoczny, oznacza to, że jest mniejszy niż -40 dB i znajduje się poza skalą. Wszystkie wykresy są znormalizowane do 0 dB, skala 40 dB.
- H płaszczyzna polaryzacji, co-polar: ZIELONA
- H płaszczyzna polaryzacji, cross-polar: CZARNA
- E płaszczyzna polaryzacji, co-polar: CZERWONA
- E płaszczyzna polaryzacji, cross-polar: NIEBIESKA
E - składowa elektryczna, H - Składowa magnetyczna, co-polar: pożądana, cross-polar: zakłócająca

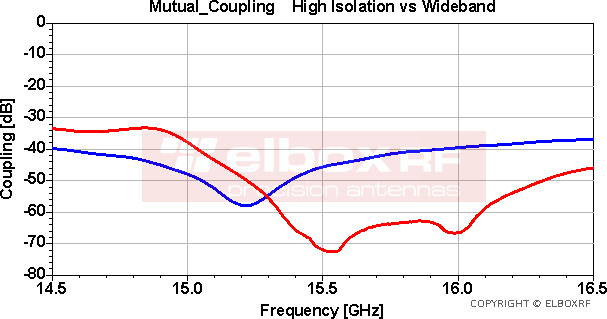

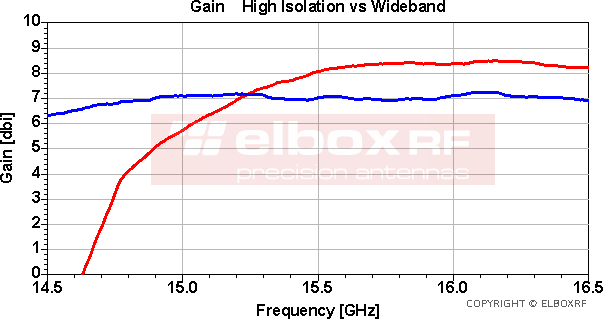

Porównanie anten TetraAnt 15.5 GHz w wersji High Isolation i Szerokopasmowej
Aby lepiej zrozumieć różnice między dwiema antenami – TetraAnt 15,5 GHz High Isolation i TetraAnt 15,5 GHz Wideband – poniższe diagramy przedstawiają wzajemne sprzężenie i zysk obu anten.
- Antena szerokopasmowa jest zaznaczona na NIEBIESKO
- Antena High Isolation jest zaznaczona na CZERWONO
TetraAnt 15.5 GHz High Isolation - dodatkowe informacje
- 2 - letnia gwarancja
- Produkt objęty pomocą techniczną. Zapytaj: fert(at)elboxrf(dot)com
- Projekt 2021 - projektant Przemysław Fert.
